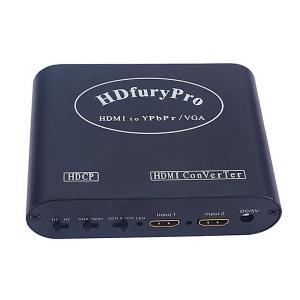

HDMIからVGA/YPBRへコンバータ／HDMI分配器 HD668 HDMI－VGA変換器

このコンバータはHDMIインターフェース内蔵されたTVやプロジェクタために設計されたので、HDMI＞VGA又はHDMI＞YPBPRのフォーマットの変換すること。高集積度のビディオ芯片処理技術を採用して、HDMIフォーマットとVGA信号又はYPBPR信号に転換できるので、HDMIインターフェース内蔵され内設備（TV、ディスプレー等）とアクセスに役立ちます。

HDMIからVGAへ変換するアダプタ特徴：

1. 高解像度HDMIデジタル化処理の芯片は、HDMIフォーマットとVGA信号又はYPBPR信号に転換できる
2. HDMI信号にあるデジタルノーン信号を独立アウトプットできる同時に、模擬の２.０ステレオ或いは光ファイバ5.1デジタルオディオをアウトできる。
3. 多ロードビディオをinput（HDMI１、HDMI2）、多ロード模擬アウトプット（VGA／YPBPR）多ロードオディオoutput（光ファイバ、ステレオ）

対応場所：

1. (保証、放送、ヘルスケア、市民)広い応用範囲と他の多くの国で適用することができる接続され、企業が等によりよくビデオ装置の両立性、小さく、携帯用強い容易な操作（120mm x95mm x33mm)接続することができる原機ハードウェアを変える必要はあっては
2. 設備をインストール必要がないので便利、プラグ＆プレー
3. 高品質、先進的な性能を搭載
4. DVD/Blu-ray DVD/HD set-BOX /DVR/PS3/XBOX360,TV／モニター等とアクセスできる

制品インターフェース指示図面：

HDMI　inputモード：4801、480P 、576I、 576P、720P、1080I、1080P

      a. Ypbp　outputモード：480I, 480P, 576I, 576P, 720P, 1080I;1080P
      b. VGA　outputモード: 480I, 480P, 576I, 576P, 720P, 1080I, 1080P

1. input　インターフェース：HDMI、HDMI2
2. Output　インターフェース：Ypbpr、VGA、AUDIO－OUT
3. Input　モード：
4. outputモード:
5. オディオ　インターフェース：SPDIF　OUT、AUDIO－OUT

取り付け方法：

1. 1. HDMIワイやでoutput設備PS3／XOBX360等とコンバータとアクセスしてください。
   2. VGAワイやでコンバータのVGAoutputインターフェースとモニター、TVなどのVGAインターフェースとアクセスして；
   3. 220Vの電源を入れてください

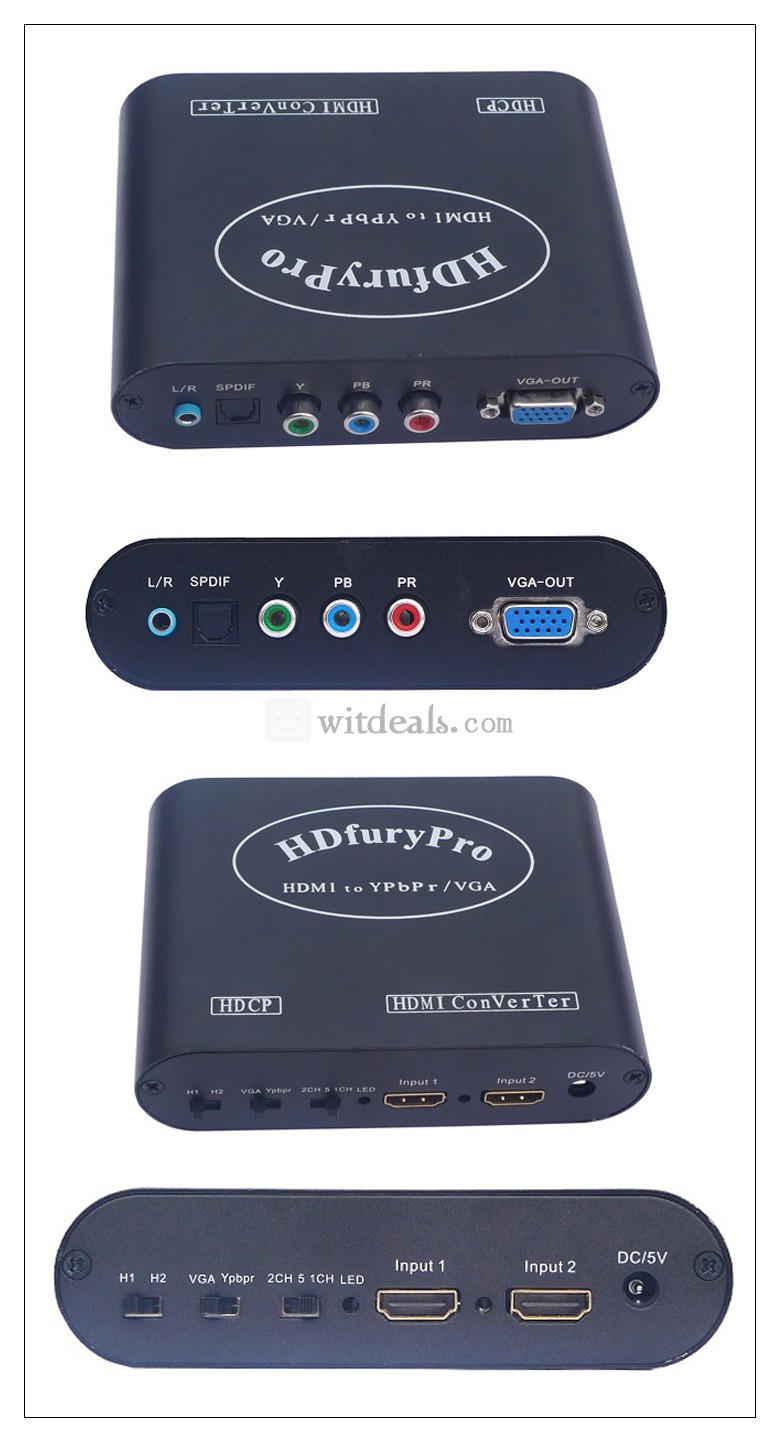

物理インターフェース図面指示：

DC／5V：電源入力インターフェース、5V／1A電源を入れる
HDMI1：HDMI１入力インターフェース
HDMI2：HDMI2入力インターフェース
LED：電源指示ライト
VGA／YUV：VGAとYPBPR出力転換スイッチ
H1／H2：HDMI１とHDMI　2出力転換スイッチ
L／R：2.1ステレオ出力インターフェース
SPDIF：光ファイバオディオ出力インターフェース
YPBPR：色再出力インターフェース
VGA　out：VGA　出力インターフェース

付属説明：
本体＊1
DC5V／1A＊1
仕様書＊1
包装ボックス＊1

【警告】：
1.カバーを外したり、分解、修理、改造をしないで下さい。感電の原因となります。
2.カバーのない製品､またはカバー付きの製品内部についても高電圧部や高熱部が露出していますので､触れないで下さい。感電や火傷の原因となります。
【注 意】：
1.入力の電圧、周波数、出力電圧・電流や温度、湿度は仕様規格以内でご使用下
さい。火災や感電の原因となることがあります。
2.定められた周囲温度を超えて使用しないで下さい。火災、感電の原因となることが
あります。
3.水分や湿気により結露の生じない様ご使用下さい。感電等の原因となることがあり
ます。
4.湿気や湯気、ほこりの多い場所、腐食性のガスを伴う環境では使用しないで下さい。
火災や感電の原因となることがあります。
5.出力が出ない、その他使用中、何らかの異常が認められた時は、直ちに使用を中
止して下さい。使用しない場合、電源プラグを抜いて下さい。
6.濡れた手で電源プラグを抜き差ししないで下さい。感電等の原因となることがあります。
7.電源コードのコードを無理に曲げたり、引っ張ったり、傷をつけないで下
さい。火災や感電の原因 となることがあります。

電源を入れる前に、コードのアクセス状況をチェックしておいて、正しい状況を保証します
故障判断と対処方法：
